Назначение

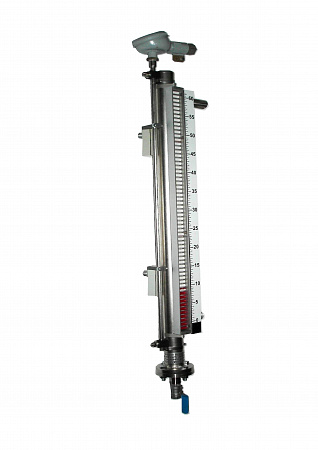

Указатель уровня жидкости магнитный визуальный предназначен как для непосредственного визуального контроля уровня жидкости в ёмкостях и сосудах различных размеров, так и косвенного дистанционного контроля путем преобразования уровня жидкости в унифицированный выходной сигнал постоянного тока значением от 4 до 20 мА. С помощью сигнализаторов предельных уровней контролируются фиксированные уровни жидкости во всем диапазоне контроля.
РУУМ предназначен для работы с широким спектром жидкостей, включая коррозионноактивные, опасные и ядовитые: этилмеркаптаны, кислоты, щелочи, перхлорэтилен, бензин, масла и др.
Основные преимущества относительно уровнемеров со смотровыми стеклами
возможность косвенного дистанционного контроля уровня жидкости;
четкий визуальный контроль уровня жидкости на расстоянии до нескольких десятков метров;
возможность автоматизации заполнения-опорожнения емкостей и сосудов;
надежность, долговечность и безопасность конструкции при минимальных затратах на эксплуатацию;
для диапазонов контроля более 300 мм один РУУМ в большинстве случаев заменяет несколько уровнемеров со смотровыми стеклами.

Описание и состав

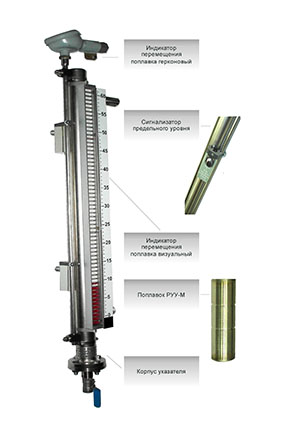

РУУМ состоит из следующих основных узлов:

корпус указателя;
индикатор перемещения поплавка визуальный (ИППВ);
индикатор перемещения поплавка герконовый (ИППГ);
сигнализатор предельного уровня (СПУ).

Корпус указателя присоединяется к емкости или сосуду с жидкостью по принципу сообщающихся сосудов, внутри корпуса указателя находится герметичный поплавок с магнитной системой.
Снаружи на корпус указателя навешивается ИППВ, ИППГ, СПУ.
Индикатор перемещения поплавка визуальный имеет два исполнения. В первом исполнении индикация положения поплавка обеспечивается двухцветными роликами, расположенными вдоль корпуса указателя с шагом ~10 мм. Каждый ролик окрашен в два контрастных цвета, и в нем закреплен постоянный магнит. При взаимодействии магнитных полей поплавка и роликов последние проворачиваются и устанавливаются нужной стороной.
Во втором исполнении индикация положения поплавка обеспечивается постоянным магнитом, расположенным в прозрачной направляющей. Магнит удерживается магнитным полем поплавка и плавно перемещается вдоль направляющей за поплавком.
В индикаторе перемещения поплавка герконовом в качестве чувствительного элемента используется резистивная матрица, переключаемая с помощью магнитоуправляемых контактов (герконов). Замыкание группы герконов осуществляется магнитной системой поплавка.
В сигнализаторе предельного уровня в качестве чувствительного элемента используется геркон, который замыкает-размыкает электрическую цепь нагрузки регистрирующего прибора под воздействием магнитного поля поплавка.

Основные технические характеристики корпуса указателя

Максимальный диапазон контроля уровня, мм	3000
Максимальное давление жидкости, МПа	5
Максимальная температура жидкости, ⁰С	300
Материал корпуса	Сталь 12Х18Н10Т
Материал поплавка	Сталь 12Х18Н10Т, титан ВТ1-0
Наружный диаметр трубы корпуса, мм	40
Технологичексое присоединение к емкости или сосуду (боковое, осевое, комбинирование)	По заказу
Исполнение присоединения к емкости или сосуду (фланцевое, сварное)	По заказу
Срок службы, лет	> 12

Основные технические характеристики ИППВ

Исполнение 1
Погрешность контроля уровня, не более, мм	± 10,5
Погрешность контроля изменения уровня, не более, мм	± 1,5
Срок службы, лет	> 12

Основные технические характеристики ИППГ

Диапазон контроля уровня, мм	300, 600, 900, 1200, 1500, 1800
Погрешность преобразования ИП:
абсолютная, см	< 1,0
дополнительная приведенная, %	≤ 0,1/10 ⁰С
Напряжение питания, В	от 9 до 30
Схема подключения ИП	2-х проводная или четырехпроводная при использовании контактов оптореле
Сопротивление нагрузки ИП, кОм	≤ 0,75
Степень защиты ИП по ГОСТ 14254-96	IP 64
Среднее время наработки на отказ, ч	>100 000
Срок службы, лет	>12
Маркировка взрывозащиты (при наличии только ИППГ)	1ExdsIIBT5

Основные технические характеристики СПУ

Коммутирующая способность СПУ:
напряжение, В	До 24
ток, мА	До 150
Степень защиты СПУ по ГОСТ 14254-96	IP 54
Погрешность срабатывания СПУ не более, мм	± 6
Маркировка взрывозащиты СПУ	1ExibIIBT5
Срок службы, лет	>12

Сведения об эксплуатации и сертификации
Эксплуатируется с 2004 г. на ряде тепловых электростанций страны вместо уровнемеров со смотровыми стеклами, на газораспределительных станциях для контроля уровня одоранта, на газоперекачивающих агрегатах для контроля уровня масла.
Заказ
Заказ РУУМ производится по Опросному листу . Опросный лист предоставляется Заказчику после обращения в любой форме на наше предприятие.
