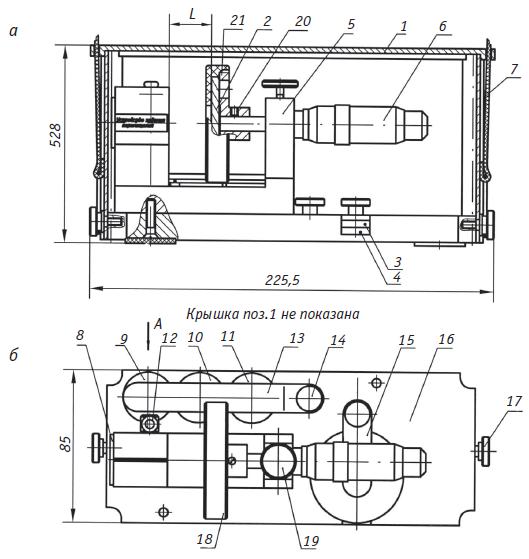

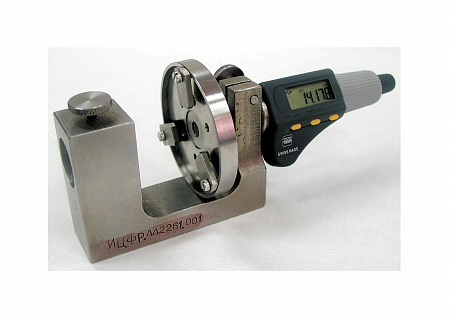

Устройство задания перемещений (УЗП) ИЦФР.442261.001 предназначено для задания зазоров (перемещений) между торцевой поверхностью преобразователей вихретоковых (ПВ) датчиков осевого сдвига (перемещения, зазора) в диапазоне измерения до 4 мм при их производстве и в эксплуатации.
Основная область применения – настройка и поверка (калибровка) датчиков перемещения и датчиков осевого сдвига. УЗП осуществляют имитацию поверхности контролируемой детали агрегата и задание зазоров в диапазоне измерения датчиков. Зазор задается с помощью электронного (для ИЦФР.442261.001 тип 60.30039 фирмы Brown & Sharpe) или механического (для ИЦФР.442261.001-02 тип МГ Н25)микрометра, включенных в Госреестр.

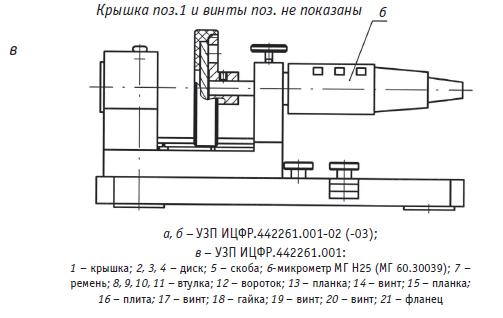

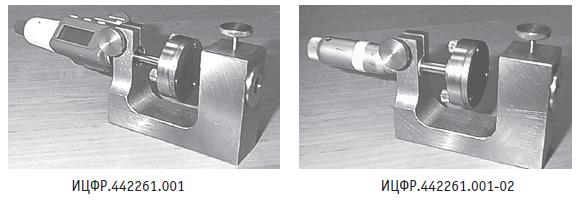

Исполнения УЗП (см. табл.) отличаются:
1) типом применяемого микрометра:
2) вариантом используемой скобы, обеспечивающей максимальное расстояние от торца втулки (под установку ПВ) до сменного диска:
Таблица
Обозначение |
Тип микрометра |
Расстояние от торца втулки до диска, мм
|
|
|
|
максимальное |
рабочий диапазон |
*ИЦФР.442261.001 |
Электронный Микрометр МГ 60.30039 |
17 |
1–17 |
ИЦФР.442261.001-01 |
Электронный Микрометр МГ 60.30039 |
36 |
20-36 |
*ИЦФР.442261.001-02 |
Микрометр МГ Н25 |
17 |
июн.17 |
ИЦФР.442261.001-03 |
Микрометр МГ Н25 |
36 |
25-36 |
*УЗП ИЦФР.442261.001 и ИЦФР.442261.001-02 рекомендуется использовать для проверки датчиков производства ФГУП «РФЯЦ-ВНИИЭФ» и ООО «НПО ВНИИЭФ-ВОЛГОГАЗ».
Диапазон задаваемых зазоров, мм | 0–4 |
Погрешность задания перемещения, не более, мкм | ±3 |
Погрешность задания зазоров,( абсолютная), не более, мкм | ±10 |
Погрешность задания «нулевого» зазора: | |
для ПВ с установочной резьбой М16, М18, не более, мкм | ± 7 |
для ПВ с установочной резьбой М10, М12, 3/8”, не более, мкм | ±5 |
Масса, кг | 0,5 |
Для закрепления ПВ с различными установочными размерами УЗП комплектуется сменными втулками с резьбой М10, М12, М16, М18, 3/8”.
В комплект УЗП входят калибровочные диски из указанных потребителем марок стали.
Комплект поставки
ИЦФР.442261.001 или (ИЦФР.442261.001-01, ИЦФР.442261.001-02, ИЦФР.442261.001-03), ИЦФР.442261.001РЭ, ИЦФР.442261.001ЭТ
Пример записи при заказе: Устройство задания перемещений ИЦФР.442261.001
