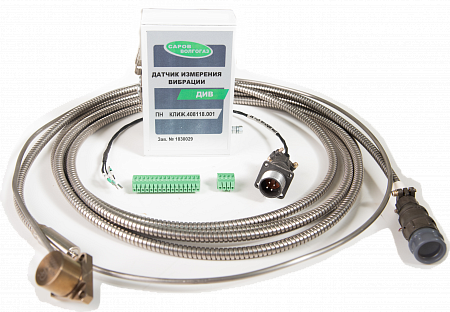

Назначение:
Измерение среднеквадратического значения (СКЗ) и амплитудного значения виброскорости.
Измерение СКЗ и амплитудного значения виброускорения.
Преобразование измеренных значений в цифровой код для передачи по интерфейсу RS-485, выходной унифицированный сигнал постоянного тока от 4 до 20 мА и напряжения от 0 до 5 В.
Сигнализация о превышении заданных уровней вибрации.
Область применения:
Измерение параметров вибрации (виброускорения и виброскорости) элементов конструкции промышленных агрегатов в составе измерительных систем на основе полевой шины стандарта IEA RS-485 и/или унифицированных электрических аналоговых сигналов и формирования дискретных сигналов при превышении контролируемым параметром предустановленных значений (уставок).
Технические характеристики:
Выходы: .................................................................................................................................................. RS-485
........................................................................................................ постоянного тока - от 4 до 20 мА
..................................................................................................................... напряжения - от 0 до 5 В
.................................................................................... два дискретных выхода типа “сухой контакт”
Рабочий диапазон измерения СКЗ (амплитуды) виброскорости, мм/с ..................................... от 0,05Vmax до Vmax,
где Vmax – от 20 (28,2) до 100 (141)
Рабочий диапазон измерения СКЗ (амплитуды) виброускорения, м/с2 .................................... от 0,05 amax до amax,
где amax – от 20(28,2) до 200 (282)
Рабочий диапазон частот измерения виброскорости, Гц ................................................................... от 10 до 2500
Рабочий диапазон частот измерения виброускорения, Гц ................................................................. от 10 до 2500
Диапазон рабочих температур:
для преобразователя нормирующего, оС ................................................................................. от -40 до +70
для вибропреобразователя АР63В, оС ................................................................................... от -60 до +400
для вибропреобразователя АК317-2, оС ................................................................................. от -60 до +160
Напряжение питания, В ...................................................................................................................................... 18–36
Потребляемая мощность, не более, Вт .................................................................................................................... 2
Ток потребления, не более, мА .............................................................................................................................. 100
Средняя наработка на отказ, не менее ч ........................................................................................................ 50 000
Назначенный срок службы, лет ................................................................................................................................ 12
Габаритные размеры:
преобразователя нормирующего, мм ........................................................................................ 129 х 81 х 40
вибропреобразователя АР63В, мм ............................................................................................ Ø 37,5 х 31,5
вибропреобразователя АК317-2, мм ............................................................................................... Ø 41 х 34
