Преобразование температуры грунта в диапазоне от -40 до +80°С в унифицированный выходной сигнал от 4 до 20 мА постоянного тока. Допускает работу во взрывоопасных зонах.
В системах автоматизации эксплуатации магистральных трубопроводов.

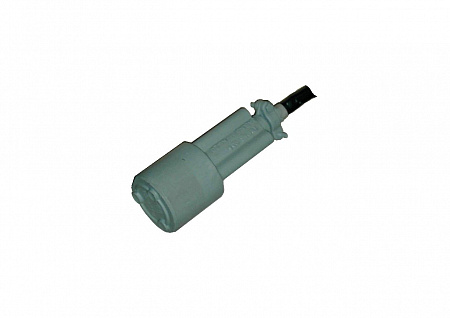

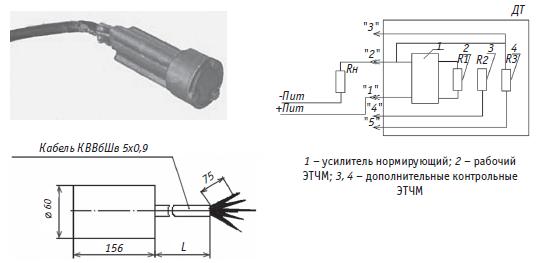

В состав датчика температуры входит элемент термочувствительный медный (ЭТЧМ) в качестве рабочего первичного преобразователя с номинальной статической характеристикой (НСХ) 50М по ГОСТ 6651-94, нормирующий усилитель и могут входить до двух дополнительных контрольных ЭТЧМ, размещенных в литом стальном корпусе.
Особенностями являются высокая точность преобразования в жестких условиях эксплуатации в течение срока службы, подключение по 2-проводной линии связи, возможность проведения контроля без демонтажа.
Диапазон измеряемых температур, °С | -40 ... +80 |
Предел допускаемой абсолютной погрешности, °С | ≤ 0,5 |
Диапазон выходного сигнала, мА | 4–20 |
Показатель тепловой инерции, с | ≤ 40 |
Напряжение питания, В | 8–30 |
Схема подключения | 2-проводная |
Сопротивление нагрузки, кОм | ≤ 1 |
Степень защиты по ГОСТ 14254-96 | IP58 |
Маркировка взрывозащиты | lExsIIT4 |
НСХ контрольных ЭЧМ по ГОСТ 6651-94 | 80М |
Класс допуска контрольных ЭЧМ по ГОСТ6651-94 | В |
Среднее время наработки на отказ, ч | 100 000 |
Назначенный срок службы, лет | 12,5 |
Масса без учета кабеля, кг | 1,5±0,15 |
Диапазон рабочих температур,°С | -40 ... +80 |
Устойчивость и прочность к синусоидальной вибрации по ГОСТ 12997-84 | F3 |
Сведения об эксплуатации: Госреестр № 25211-03. Сертификат об утверждении типа RU.C.32.011.A № 15300. Сертификат соответствия № POCC RU.0001.11ГБ04.
Эксплуатация с 2003 г. на объектах ОАО «Газпром».
Комплект поставки: ПИМБ-901 ИЦФР.405212.002, ИЦФР.405212.002РЭ, ИЦФР.405212.002ФО.
Пример записи при заказе: Датчик температуры ПИМБ-901-05-Б ИЦФР.405212.002 ТУ.
ПИМБ-901 – код датчика температуры;
05 – длина кабеля L, м;
Б – количество контрольных ЭЧМ.
Таблица
Шифр |
Количествово контрольных ЭЧМ |
А |
1 |
Б |
2 |
0 |
0 |
