Работа в составе унифицированных программно-технических средств магистральных трубопроводов для преобразования температуры наружной поверхности трубопроводов, грунта, в т.ч. и во взрывоопасных зонах, в токовый сигнал от 4 до 20 мА.

Высокая точность преобразования в рабочих условиях, без подстройки в течение срока службы, в сочетании с жесткими условиями эксплуатации, возможность самоконтроля, гальваническая развязка выходных цепей от цепей питания и контроля.

Описание

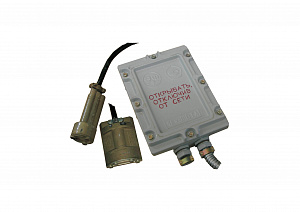

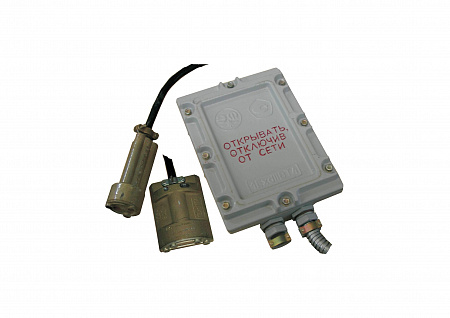

В состав датчика входят:

преобразователь измерительный ИКЛЖ.405511.001-06 (ПИ);

зонд измерительный ИКЛЖ.405212.002 или ИКЛЖ.405212.003 (ЗИ) в соответствии с таблицей.

Описание устройства и принципа действия ПИ и ЗИ приведены в ИКЛЖ.405511.001РЭ и ИКЛЖ.405212.002РЭ (ИКЛЖ.405212.003РЭ), соответственно.

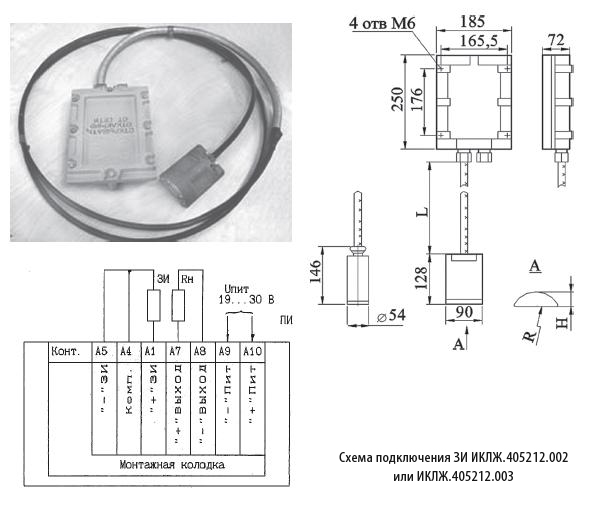

Обозначение	Рис.	*L, мм**	Н, мм	Объект контроля



ИКЛЖ.405212.001	1	4 800	33	Труба диаметром 1000–1400 мм
ИКЛЖ.405212.001-01	2	3 800	-	Грунт
ИКЛЖ.405212.001-02	1	4 800	33,5	Труба диаметром 720–820 мм
ИКЛЖ.405212.001-03	1	4 800	35	Труба диаметром 426–530 мм
ИКЛЖ.405212.001-04	1	4 800	36	Труба диаметром 325–377 мм

* Длина кабеля L, при необходимости, может быть увеличена до 18 м (оговаривается при заказе).

Техническая характеристика

Диаметры контролируемых труб, мм	325–400
Диапазон измеряемых температур, °С	-50 ... +70
Предел допускаемой погрешности преобразования температуры, °C	≤(0,5+0,0035 х tизм.)
Дополнительная погрешность преобразования (при температуре окружающей среды -50 ... +70°С), %	≤0,1/10°С
Показатель тепловой инерции, с	≤ 40
Напряжение питания, В	19–30
Выходной токовый сигнал, мА	4–20
Маркировка взрывозащиты	1ЕхdIIВТ4
Степень защиты от проникновения пыли, воды по ГОСТ 14254-96	IР54
Вероятность безотказной работы в течение 2000 ч, %, не менее	0,99
Назначенный рок службы, лет	≥10

Условия эксплуатации

Диапазон рабочих температур, °С	-60 ... +70
Устойчивость и прочность к синусоидальной вибрации по ГОСТ 12997-84	F3

Сведения об эксплуатации: Эксплуатация на объектах Газпрома с 1991 г.

Комплект поставки: ИКЛЖ.405212.001, ИКЛЖ.405212.001ФО, ИКЛЖ.405212.001ТО и ИЭ.

Пример записи при заказе: Датчик температуры ИКЛЖ.405212.001-01.

Руководство по эксплуатации:

ИКЛЖ.405212.001ТО
