Имитатор предназначен для проверки функционирования датчиков частоты вращения, например ИКЛЖ.408113.004, ИЦФР.408113.030, ИЦФР.402248.001, как автономно, так и в составе измерительных комплексов, например, комплексов тахометрических ИКЛЖ.402141.001, ИЦФР. 402141.004.
В системах автоматизации технологических процессов.

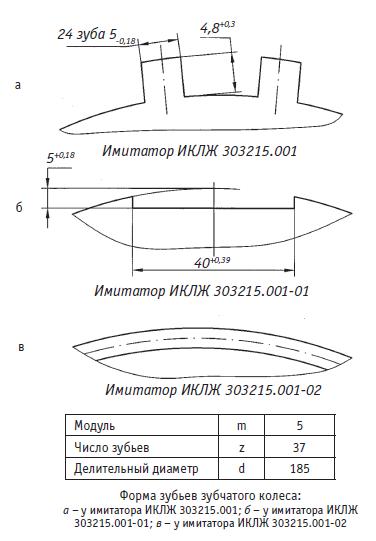

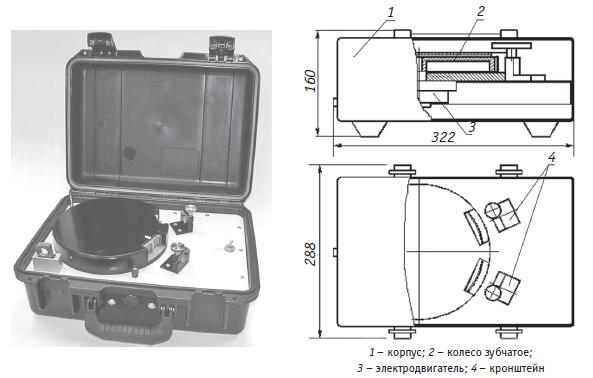

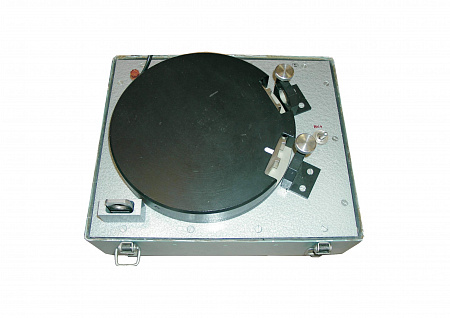

Имитатор выполнен в чемодане. Внутри чемодана под кожухом установлено зубчатое колесо. На наружной, цилиндрической поверхности колеса выполнены зубья, количество которых, в зависимости от исполнения, приведено в таблице.
Колесо вращается со стабильной частотой 60 об/мин синхронными электродвигателями через понижающий редуктор.
Кронштейны предназначены для установки датчиков частоты вращения (ДЧВ), датчиков перемещения (ДП). К имитатору прилагается набор щупов для установки зазора между колесом имитатора и ДЧВ, ДП. ДП устанавливается в кронштейн через переходную втулку.
Обозначение |
Материал зубчатого колеса |
Количество зубьев |
ИКЛЖ.303215.001 |
Сталь 40Х |
24 |
-01 |
Сталь 20Х13 |
1 |
-02 |
Сталь 20Х13 |
37 |
Частота вращения, об/мин | 60 ± 0,6 |
Напряжение питания, В | ~220±10% |
Устойчивость к воздействию температуры и влажности по ГОСТ 15150: |
|
группа исполнения | УХЛ |
категория | 3.1 |
Срок службы, год | 12,5 |
Гарантийный срок службы, лет | 1,5 |
Габаритные размеры, мм | 317х280х160 |
Масса, кг | 6,2±0,5 |
Диапазон рабочих температур,°С | +5 ... +55 |
Сведения об эксплуатации: эксплуатируется на объектах ОАО «Газпром» с 1995 г.
Комплект поставки: ИКЛЖ.303215.001, ИКЛЖ.303215.001ПС, вставка плавкая ВП1-1-0,5А-220В ОЮО.480.003ТУ, щуп ИКЛЖ.741214.012, щуп ИКЛЖ.741214.012-01, щуп ИКЛЖ.741214.012-02.
Пример записи при заказе: Имитатор вращающегося вала ИКЛЖ.303215.001
