НПО "САРОВ-ВОЛГОГАЗ""

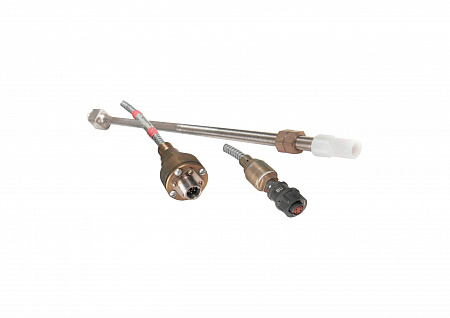

Жгуты и преобразователи вихретоковые

Нет в наличии

В данном разделе приведены эскизы жгутов и преобразователей вихретоковых (ПВ), входящих в состав:

  • датчика перемещения ДП-И ИЦФР.402248.001;
  • датчика виброперемещения ДВП ИКЛЖ.402248.003;
  • датчика осевого сдвига ДОС ИКЛЖ.402218.001;
  • датчика осевого сдвига ДОС ИКЛЖ.402218.003.

Жгуты

Таблица 6.1



Код

Конструкция

Длина, мм

Номер рисунка

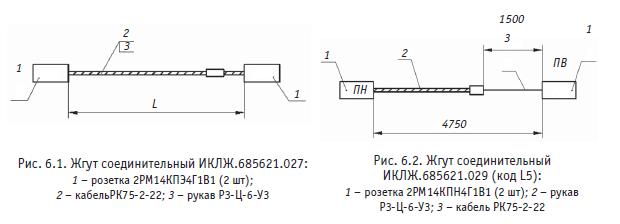

L1

Металлорукав

10000

6.1

L2

9000

L3

8000

L4

4750

L5

Частично металлорукав

4750

6.2

L6

5000

6.3

L13

4000

L14

4500

L17

8000

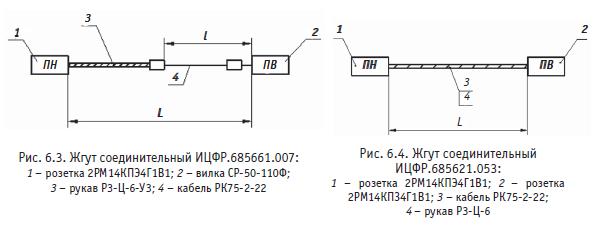

L9

Металлорукав, соединитель угло-

вой (к ПВ)

10000

6.4

L10

9000

L11

8000

L12

4750

L15

Металлорукав

5000

6.5

L16

Металлорукав с трубкой

5000

Примечание. Жгуты L6, L13, L14 используются только с ПВ, имеющими установочную резьбу 3/8’’.

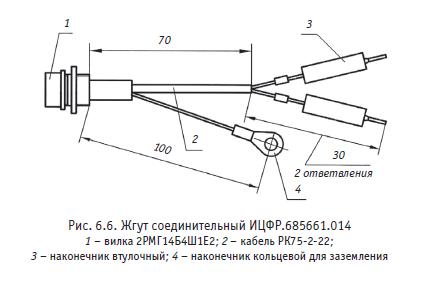

Жгут ИЦФР.685661.014 (рис. 6.6) входит в состав датчика перемещения ДП-И ИЦФР.402248.001 с преобразователями нормирующими ПН7 и ПН8.


Обозначение

Маркировка

L, мм

Код

ИЦФР.685621.027

КОС

10000

L1

-01

КОС-1

9000

L2

-02

КОС-2

8000

L3

-03

КВП

4750

L4


Обозначение

l, мм

L, мм

Код

ИЦФР.685566.007

1500

5000

L6

-01

1000

4000

L13

-02

1530

4500

L14

-04

8000

35

L17

Обозначение

Марки-

ровка

L, мм

Код

ИЦФР.685621.053

КОС

1000

L9

-01

КОС-1

9000

L10

-02

КОС-2

8000

L11

-03

КВП

4750

L12

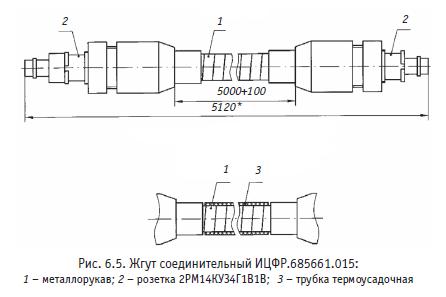

Обозначение

Рис.

Код

ИЦФР.685661.015

1

L15

-01

2

L16


Таблица 6.2

Преобразователи вихретоковые

Код

Конструкция

Установочная резьба

Номер рисунка

Код

Конструкция

Установочная резьба

Номер рисунка

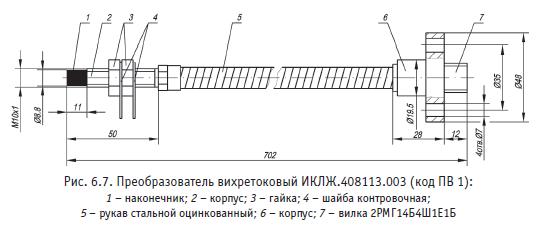

ПВ1

металлорукав

М10×1

6. 7

ПВ27

кабель

3/8'', шаг-
24 нитки
на дюйм
(3/8''24UNF)

6. 20

ПВ2

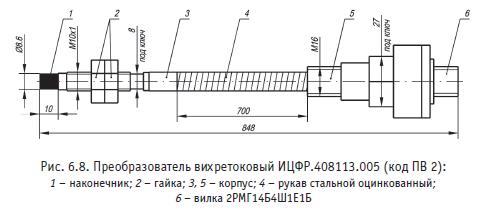

6. 8

ПВ28

6. 20

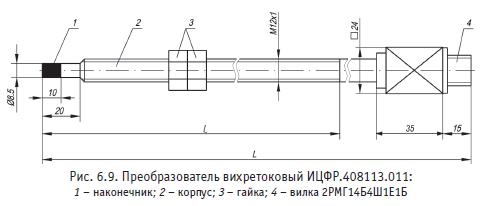

ПВ3

штанга

М12×1

6. 9

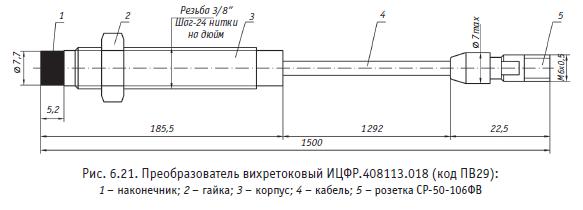

ПВ29

6. 21

ПВ4

6. 9

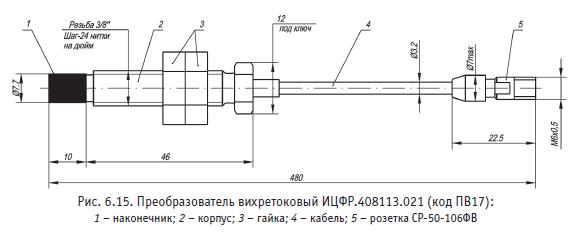

ПВ17

6. 15

ПВ5

кабель

М10×1

6. 7

ПВ31

кабель со вставкой

М10×1

6. 22

ПВ6

штанга

М12×1

6. 9

ПВ32

6. 22

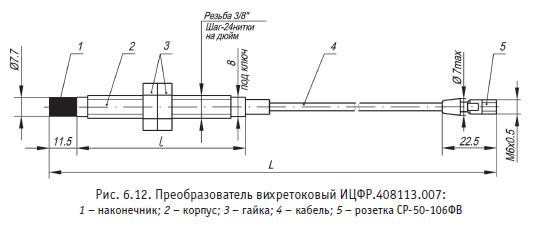

ПВ10

кабель

3/8'', шаг-
24 нитки
на дюйм

(3/8''24UNF)

6. 12

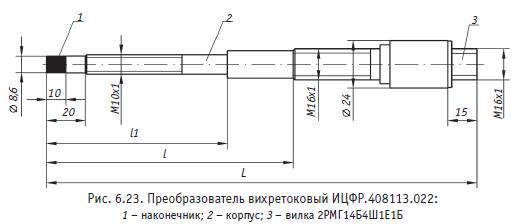

ПВ33

штанга

6. 23

ПВ11

6. 12

ПВ34

кабель со вставкой

6. 24

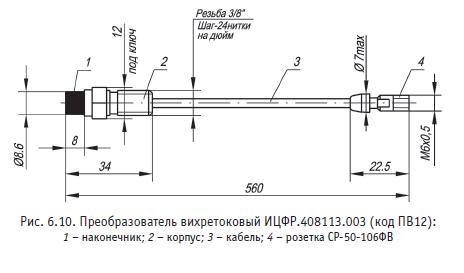

ПВ12

6. 10

ПВ35

6. 24

ПВ13

6. 12

ПВ36

кабель

3/8'', шаг-24 нитки на дюйм

(3/8''24UNF)

6. 12

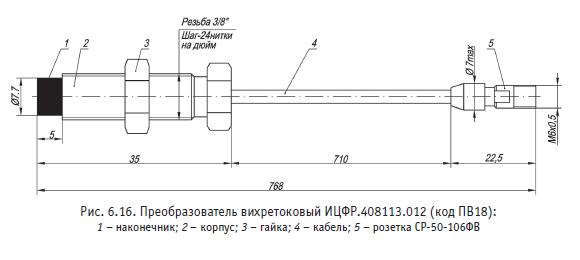

ПВ18

кабель, аналог – BENTLY NEVADA 300H

6. 16

ПВ37

6. 12

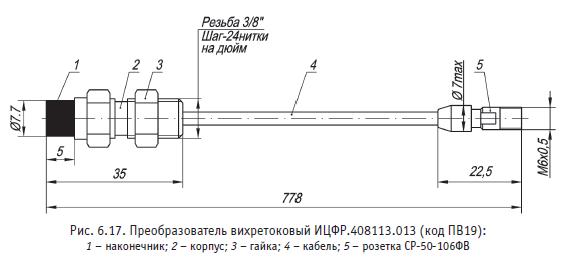

ПВ19

кабель, аналог – BENTLY NEVADA 300LR

6. 17

ПВ38

кабель со вставкой

М10×1

6. 22

ПВ20

кабель

6. 26

ПВ39

штанга

М12×1

6. 9

ПВ21

6. 26

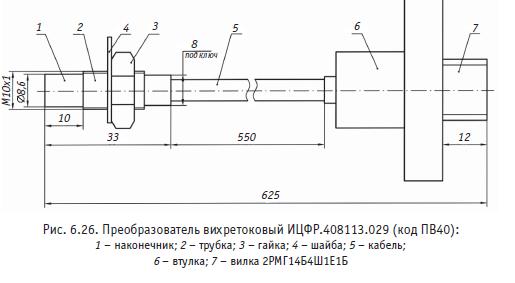

ПВ40

кабель

М10×1

6. 24

ПВ14

кабель

М10×1

6. 11

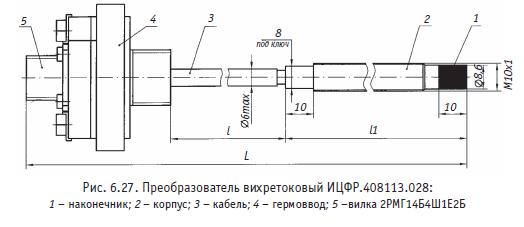

ПВ41-ПВ57

кабель с гермовводом

М10×1

6. 27

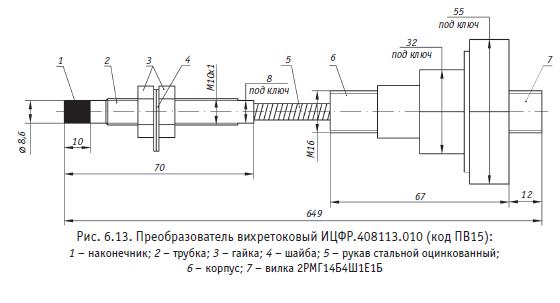

ПВ15

металлорукав

6. 13

ПВ58

штанга

М12×1

6. 9

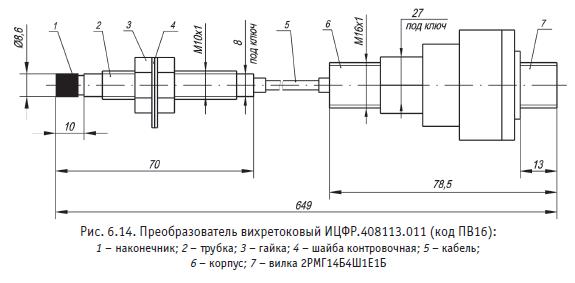

ПВ16

кабель

6. 14

ПВ59

6. 9

ПВ30

6. 11

ПВ60

кабель

М10×1

6. 11

ПВ23

6. 11

ПВ61

штанга

6. 23

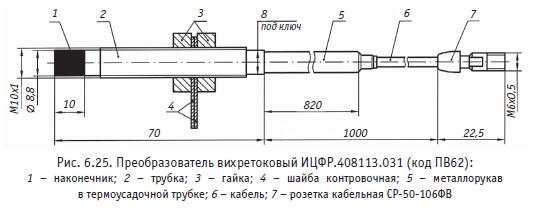

ПВ24

6. 11

ПВ62

металлорукав в трубке

М10×1

6. 26

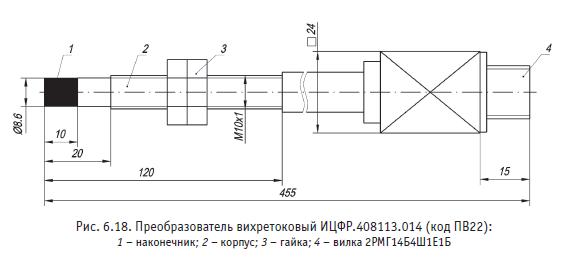

ПВ22

штанга

6. 18

ПВ63

штанга

М12×1

6. 9

ПВ25

штанга/ кабель

3/8''24UNF,
3/4''16UNF

Рис. 19

ПВ7

металлорукав

М18×1

Рис. 28

ПВ26

Рис. 19

ПВ8

ПВ9






Обозначение

l, мм

L, мм

Код

ИКЛЖ.408113.011

210

276

ПВ3

-01

210

456

ПВ4

-02

75

165

ПВ6

-03

210

500

П39

-04

210

550

ПВ58

-05

210

600

ПВ59

-06

210

315

ПВ63

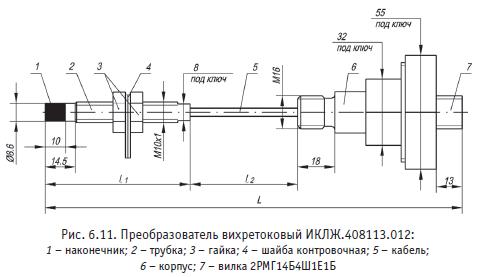

Обозначение

L1 ,мм

L2, мм

L, мм

Код

ИКЛЖ.408113.012

50

500

630

ПВ5

-03

70

580

730

ПВ14

-04

70

500

650

ПВ30

-05

150

900

1130

ПВ23

-06

50

700

830

ПВ24

-07

50

420

550

ПВ60


Обозначение

l,мм

L,мм

Код

ИЦФР.408113.007

70

944

ПВ10

-01

240

1054

ПВ11

-02

165

1054

ПВ13

-03

56

1090

ПВ20

-04

70

1084

ПВ21

-05

230

754

ПВ36

-06

165

690

ПВ37

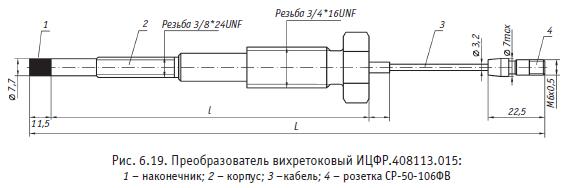

Обозначение

l, мм

L, мм

Код

ИЦФР.408113.015

460

929

ПВ25

-01

475

580

ПВ26

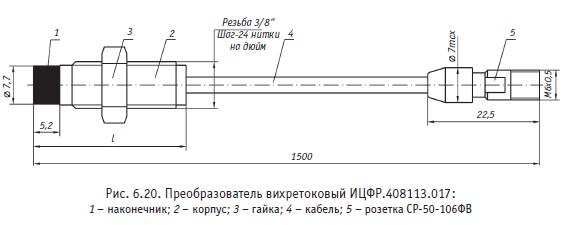

Обозначение

l, мм

Код

ИЦФР.408113.017

56

ПВ27

-01

27

ПВ28

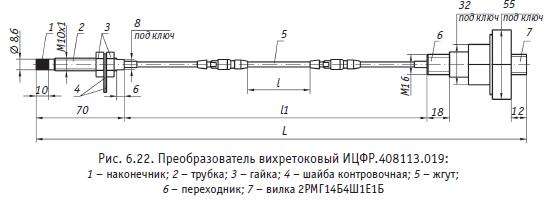

Обозначение

l, мм

L1, мм

L, мм

Код

ИЦФР.408113.019

900

1450

1600

ПВ31

-01

1350

1900

2060

ПВ32

-0,2

1520

1900

2060

ПВ38


Обозначение

l, мм

L1, мм

L, мм

Код

ИЦФР.408113.022

220

186

315

ПВ33

-01

295

261

390

ПВ61

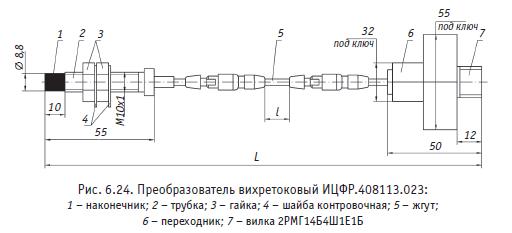

Обозначение

l, мм

L, мм

Код

ИЦФР.408113.023

900

1490

ПВ34

-01

1350

1940

ПВ35




Обозначение

L, мм

l, мм

l1, мм

Код

ИЦФР.408113.028

1980

1500

120

ПВ41

-01

1980

1800

120

ПВ42

-02

2280

2100

120

ПВ43

-03

2580

2400

120

ПВ44

-04

2880

2700

120

ПВ45

-05

3180

3000

120

ПВ46

-06

1635

1500

75

ПВ47

-07

1935

1800

75

ПВ48

-08

2235

2100

75

ПВ49

Обозначение

L, мм

l, мм

l1, мм

Код

ИЦФР.408113.028

1980

1500

120

ПВ41

-09

2535

2400

75

ПВ50

-10

2835

2700

75

ПВ51

-11

3135

3000

75

ПВ52

-12

935

800

75

ПВ53

-13

2110

1800

250

ПВ54

-14

3110

2800

250

ПВ55

-15

1580

1400

120

ПВ56

-16

1180

1000

120

ПВ57


Обозначение

l, мм

Код

ИЦФР.408113.013

635

ПВ7

-01

1635

ПВ8

-0,2

2635

ПВ9
