Преобразование температуры твердых (вкладышей подшипников ГПА и иных агрегатов), жидких, сыпучих и газообразных неагрессивных сред в диапазоне от -50 до +150°C в унифицированный выходной сигнал от 4 до 20 мА постоянного тока. Схема подключения – двухпроводная, возможность коррекции характеристики преобразования. Исполнение – взрывозащищенное.

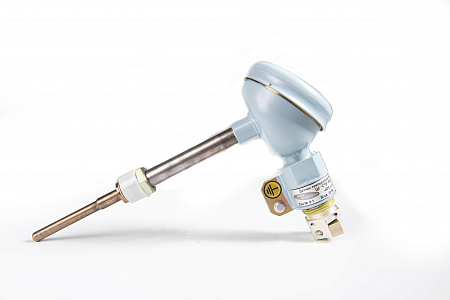

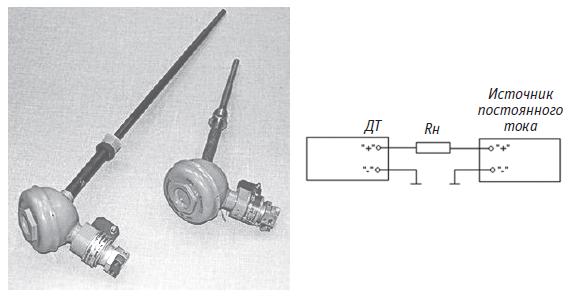

Датчик температуры состоит из элемента термочувствительного медного, помещенного в защитную арматуру, и нормирующего усилителя, установленного в клеммной коробке.
| Погрешность преобразования приведенная, %: | |
| основная | ≤ 0,25 |
| дополнительная | ≤ 0,1/10 °C |
| Показатель тепловой инерции в воде, с | ≤ 20 |
| Маркировка взрывозащиты | 1ExdsIIBT3 |
| Напряжение питания, В | 8–30 |
| Схема подключения | 2-проводная |
| Сопротивление нагрузки, кОм | ≤ 1 |
| Степень защиты по ГОСТ Р14254-80 | IP54 |
| Материал защитной гильзы | Сталь 12Х18Н10Т |
| Гарантийный срок службы, год | 1,5 |
| Срок службы, год | 12,5 |
| Условия работы: | |
| Синусоидальная вибрация по ГОСТ 12997-84 | F1 |
|
Диапазон температур ,°C: | |
| измеряемых | -50 ... +150 |
| в области клеммной коробки | -40 ... +85 |
|

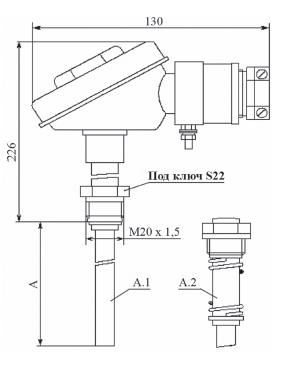

Внешнее гидростатическое давление в контролируемой среде для исполнений по рис. (поз. А.1), МПа, не более | 15 |
Сведения об эксплуатации: Госреестр № 20105-07. Сертификат об утверждении типа
RU.C.32.011.A № 26528. Эксплуатация с 2001 года на объектах ОАО «Газпром».
Комплект поставки: ИКЛЖ.405212.022, ИКЛЖ.405212.022РЭ, ИКЛЖ.405212.022ФО.
Пример записи при заказе: Датчик температуры ИКЛЖ.405212.022
|
Обозначение
|
Диапазон температур, °С
|
А, мм |
Рис. |
|
ИКЛЖ. 405212.022
|
-50...+100 |
80 |
А.1 |
|
-01 |
100 | ||
|
-02 |
120 | ||
|
-03 |
160 | ||
|
-04 |
200 | ||
|
-05 |
250 | ||
|
-06 |
320 | ||
|
-07 |
500 | ||
|
-08 |
800 | ||
|
-09 |
20 |
А.2 | |
|
-10 |
-50...+150 |
80 |
А.1 |
|
-11 |
100 | ||
|
-12 |
120 | ||
|
-13 |
160 | ||
|
-14 |
200 | ||
|
-15 |
250 | ||
|
-16 |
320 | ||
|
-17 |
500 | ||
|
-18 |
800 | ||
|
-19 |
20 |
| |
|
-20 |
0 ... +100 |
80 |
А.1 |
|
-21 |
100 | ||
|
-22 |
120 | ||
|
-23 |
160 | ||
|
-24 |
200 | ||
|
-25 |
250 | ||
|
-26 |
320 | ||
|
-27 |
500 | ||
|
-28 |
800 | ||
|
-29 |
20 |
А.2 | |
|
-30 |
0 ... +150 |
80 |
А.1 |
|
-31 |
100 | ||
|
-32 |
120 | ||
|
-33 |
160 | ||
|
-34 |
200 | ||
|
-35 |
250 | ||
|
-36 |
320 | ||
|
-37 |
500 | ||
|
-38 |
800 | ||
|
-39 |
20 |
А.2 | |
|
-40 |
-50 ... +50 |
80 |
А.1 |
|
-41 |
100 | ||
|
-42 |
120 | ||
|
-43 |
160 | ||
|
-44 |
200 | ||
|
-45 |
250 | ||
|
-46 |
320 | ||
|
-47 |
500 | ||
|
-48 |
800 | ||
|
-49 |
20 |
А.2 |
