Преобразователь измерительный ИКЛЖ.405511.001

Нет в наличии

Назначение

Работа в составе унифицированных программно-технических средств для преобразования сигнала термопреобразователя сопротивления с НСХ 50М, 100М, устанавливаемого в т.ч. и во взрывоопасных зонах, в токовый сигнал.

Высокая точность преобразования в рабочих условиях без подстройки в течении срока службы в сочетании с жесткими условиями эксплуатации, гальваническая развязка входных, выходных цепей и цепей питания.


Область применения

В системах автоматизации эксплуатации магистральных трубопроводов.

Описание

ПИ осуществляет преобразование сопротивления ЗИ, содержащего термопреобразователь сопротивления, подключенный к ПИ по трехпроводной линии связи, в выходной токовый сигнал от 0 до 5 мА или от 4 до 20 мА в зависимости от исполнения.

Обозначение

Диапазон измеряемых температур,°С

НСХ

Диапазон выходных токов, мА

ИКЛЖ.405511.001

 -50 ... +50

50 М

4–20

-01

 -50 ... +50

0–5

-02

 -50 ... +100

4–20

-03

-50 ... +100

0–5

-04

   0 ... +150

4–20

-05

   0 ... +150

0–5

-06

  -50 ... +70

100 М

4–20

-07

  -50 ... +70

0–5

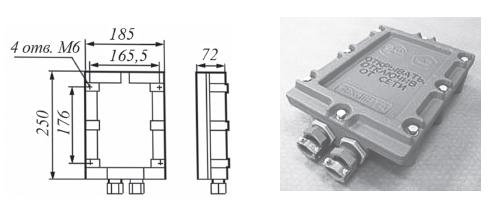

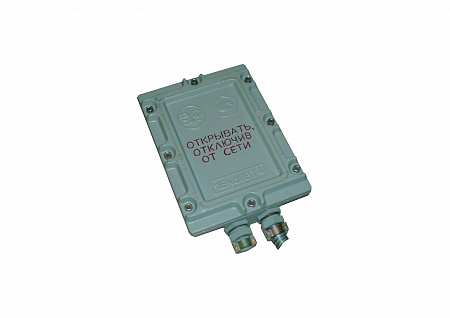

Преобразователь (ПИ) выполнен в литом корпусе из алюминиевого сплава. Внутри корпуса установлены плата и монтажная колодка.

Вводные устройства ПИ для кабелей телемеханики и зондов измерительных (ЗИ) расположены в приливах корпуса. Электрическое соединение цепей кабелей телемеханики и ЗИ к монтажной колодке осуществляется винтами.

Снаружи на днище корпуса расположены пять резьбовых отверстий, четыре из которых предназначены для закрепления ПИ на опоре, и одно для заземления корпуса. Корпус и крышка ПИ имеют стойкое гальваническое и декоративное лакокрасочное покрытие.

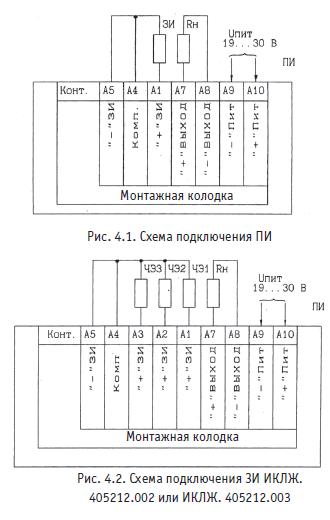

Схема ПИ обеспечивает взаимную гальваническую развязку входных и выходных цепей от цепей питания. Схема подключения ПИ и схема подключения к ПИ при использовании ЗИ, аналогичных ИКЛЖ.405212.002 или ИКЛЖ.405212.003, представлены на рис. 4.1 и 4.2.

Техническая характеристика

Погрешность, приведенная к диапазону, %:
основная ≤ 0,25

дополнительная (при температуре окруж. среды – 60 ... +70°С)

≤ 0,06/10°С
Сопротивление нагрузки, Ом:
для диапазона 0–5 мА, не более 2000
для диапазона 4–20 мА, не более 500
Маркировка взрывозащиты 1ExdIIBT4
Напряжение питания, В 19–30
Ток потребления, мА, не более 60
Схема подключения ТСМ 3-проводная
Соединители ТСМ Клеммная колодка
Степень защиты по ГОСТ 14254-96 IP54
Гарантийный срок службы, лет 1,5
Вероятность безотказной работы в течении 2000 ч, не менее 0,992
Срок службы, лет 12,5
Масса, кг 3,8 ± 0,15

Условия эксплуатации

Диапазон рабочих температур, °С -60 ... +70

Устойчивость и прочность с синусоидальной вибрации по ГОСТ 12997-84

F3



Сведения об эксплуатации: Госреестр № 24964-03. Сер тификат об утверждении типа RU.C.32.011.А № 14986. Эксплуатируется в ОАО «Газпром» с 1991 г.



Комплект поставки: Преобразо ва тельизмерительный ИКЛЖ.405511.001, ИКЛЖ.405511.001РЭ, ИКЛЖ.405511.001ФО, комплект монтажных частей.

Пример записи при заказе: Преобразователь измерительный ИКЛЖ.405511.001.
