Импортонезависимая система линейной телемеханики (СЛТМ) «КУРС-ТМ» создана на базе российских программно-технических средств с учетом требований СТО Газпром 24-3.0-003-2023 «Системы линейной телемеханики магистральных и распределительных газопроводов Технические требования» и прошла стендовые испытания в соответствии с Регламентом проведения испытаний средств и систем автоматизации на объектах ПАО «Газпром»» от 30.06.2022 № 06-42.В САУ ГРС «КУРС-2» реализованы типовые (общие для всех ГРС) алгоритмы управления и заложена возможность адаптации к особенностям конкретной ГРС.

Состав СЛТМ «КУРС-ТМ»:

пункт управления (ПУ ТМ);

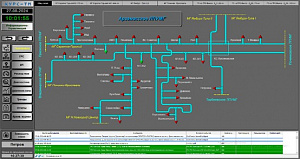

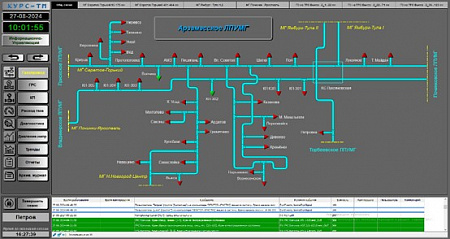

автоматизированное рабочее место диспетчера;
автоматизированное рабочее место специалиста;
концентратор данных (КД);

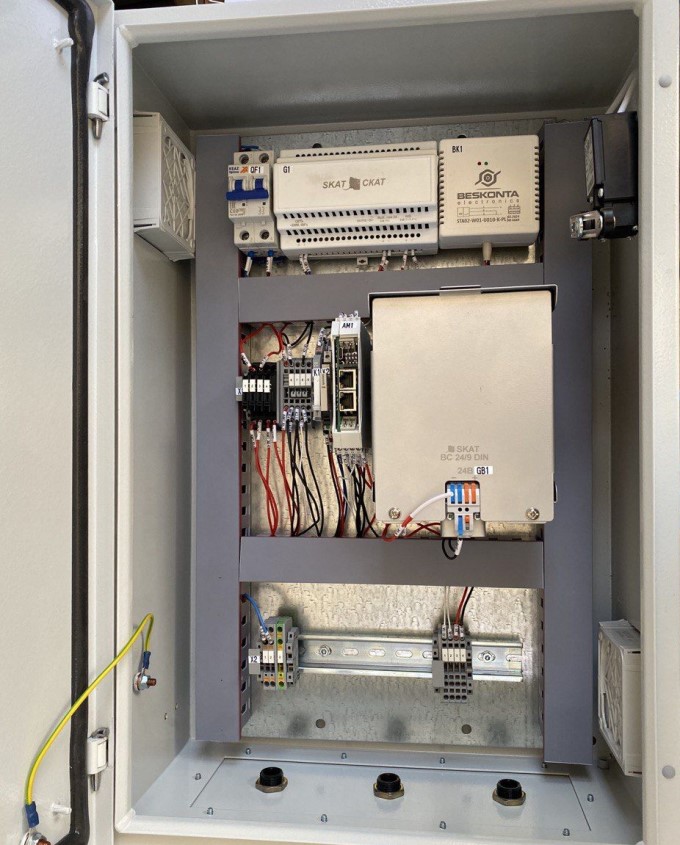

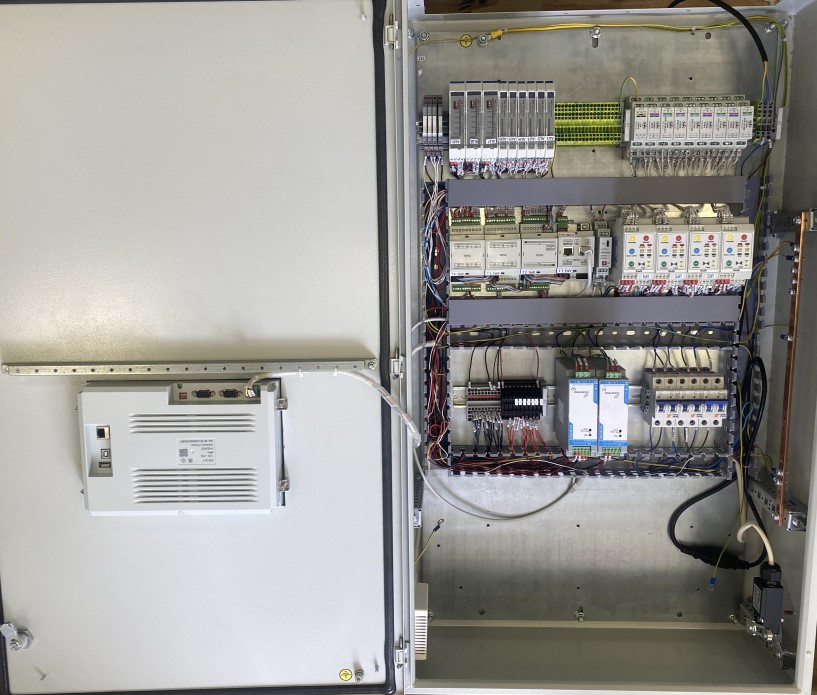

контролируемый пункт телемеханики (КП ТМ);
контролируемый пункт с функциями контроля загазованности (КП КЗП);
контролируемый пункт малогабаритный (КП Мгб);
сателлитный контролируемый пункт (СКП);
автономный источник питания;
контроллер связи.

СЛТМ «КУРС-ТМ» обеспечивает автоматический контроль и дистанционное управление технологическим оборудованием объектов линейной части (ЛЧ) магистральных газопроводов (МГ), распределительных газопроводов (РГ), а также оборудованием газораспределительных станций (ГРС), газоизмерительных станций (ГИС) и узлов редуцирования газа (УРГ).

Цели создания СЛТМ «КУРС ТМ»:

обеспечение безопасного и эффективного технологического процесса транспортирования и распределения газа;
непрерывный контроль технологических параметров объекта;
обеспечение оперативного управления технологическими объектами в штатных и нештатных ситуациях;
оперативная локализация аварийных участков на магистральных (МГ) и распределительных (РГ) газопроводах, газораспределительных и газоизмерительных станций, узлов редуцирования газа;
снижение ущерба за счет предотвращения аварийных ситуаций и оперативной локализации аварийных участков на МГ, РГ;
обеспечение персонала эксплуатирующей организации (ЭО) достаточной, достоверной и своевременной информацией, необходимой для осуществления возложенных на него функций;
минимизация риска ошибок персонала диспетчерской службы ЭО при ведении технологического процесса.

«КУРС-ТМ» обеспечивает взаимодействие с системами управления верхнего уровня и средствами КИПиА с использованием цифровых интерфейсов RS-232, RS-485, RS-422, Ethernet, по протоколам FT3, Modbus RTU/TCP, OPC, МЭК 60870-5-101, МЭК 60870-5-104.

Функциональные особенности СЛТМ «КУРС ТМ»:

сбор контролируемых параметров технологических объектов ЛЧМГ, РГ и их регистрация;
формирование команд ТУ с проверкой прав доступа;
периодическое обновление информации с заданной диспетчером дискретностью;
обновление информации при изменении состояния технологических объектов;
взаимодействие с отдельным КП ТМ (группой КП ТМ) по запросам;
взаимодействие с локальными САУ технологического оборудования;
формирование базы данных контролируемых параметров технологических объектов;
приоритетная аварийная сигнализация режимов технологического оборудования, а также выхода телеизмерений за уставки;
передача параметров качества газа в приборы измерения расхода газа;
параметризация и настройка отдельных элементов и СЛТМ в целом;
регистрация времени включения/отключения ПУ ТМ;
формирование сигналов неисправности оборудования СЛТМ;
автоматический переход на резервное питание при исчезновении основного;
контроль доступа эксплуатационного персонала к ПО ПУ ТМ;
протоколирование всех действий диспетчера по управлению и регулированию технологического оборудования;
отображение информации о наличии информационного взаимодействия с КП ТМи СОДУ (СДКУ);
взаимодействие с внешними АСУ ТП и системой верхнего уровня управления (СОДУ GOFO-2).

КП ТМ всех модификаций изготавливаются как в общепромышленном исполнении, в том числе для размещения в неотапливаемых помещениях или на открытых площадках, так и во взрывозащищенном исполнении для установки во взрывоопасных зонах.

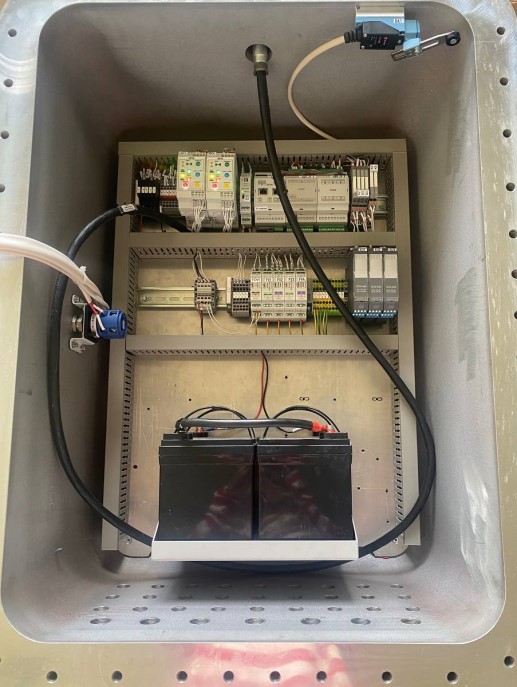

КП ТМ автономного исполнения для энергонеобеспеченных технологических объектов имеют в составе автономный источник питания, в том числе от возобновляемых источников энергии.

Полный перечень выполняемых СЛТМ функций, состав оборудования и программного обеспечения определяется на стадии проектирования объекта в соответствии с опросным листом.
