Назначение:

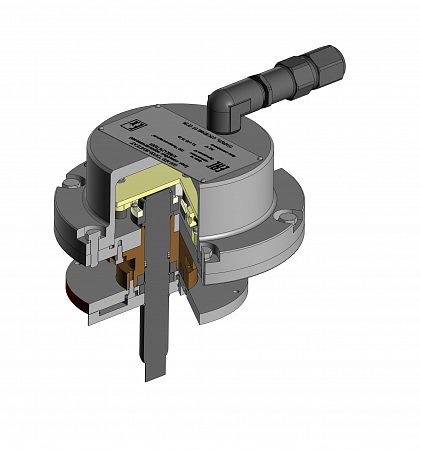

Блок концевых переключателей (БКП) предназначен для коммутации сигналов при поворотах на заданный угол роторов запорно-регулирующих устройств.
Технические характеристики:
Режим работы БКП - непрерывный, круглосуточный.
Диапазон рабочих температур, °С - от минус 50 до плюс 70.
БКП устойчив к воздействию относительной влажности до 85% при температуре не более 40°С.
БКП устойчив к воздействию пониженного 66 кПа (495 мм.рт.ст.) и повышенного
106,7 кПа (800 мм.рт.ст.) давления окружающей среды.
БКП прочен к воздействию синусоидальной вибрации с частотой от 10 до 60 Гц с амплитудой смещения до 0,35 мм и с частотой от 60 до 500Гц с амплитудой ускорения, м/с2 - 49(5g).
Конструкция БКП предусматривает гальваническую изоляцию (диэлектрическое отделение) коммутирующих устройств от тела крана.
Масса БКП не более, кг - 4.
Габаритные размеры, мм – Ø198×232.
Электрическое сопротивление изоляции между гальванически не связанными цепями не менее, МОм - 20.
Электрическая прочность изоляции, В - 500.
Сопротивление замкнутого контакта не более, Ом - 0,1.
Степень защиты от пыли и влаги не ниже IP64 ГОСТ 14254.
Ресурс переключений БКП, циклов – не менее 25 000.
Среднее время наработки на отказ не менее, ч - 20 000.
Средний полный срок службы БКП, лет - 12.
Гарантийный срок службы БКП - 1,5 года с момента ввода в эксплуатацию, но не более 3,5 лет с момента изготовления.
БКП имеет взрывозащищенное исполнение типа «взрывонепроницаемая оболочка» по ГОСТ 30852.1 и имеет маркировку «2Ex d IIB T70 C Gb».
